도면에 그린 작은 구멍이나 깊은 홈은 실제 부품에서도 그대로 만들어질까요?

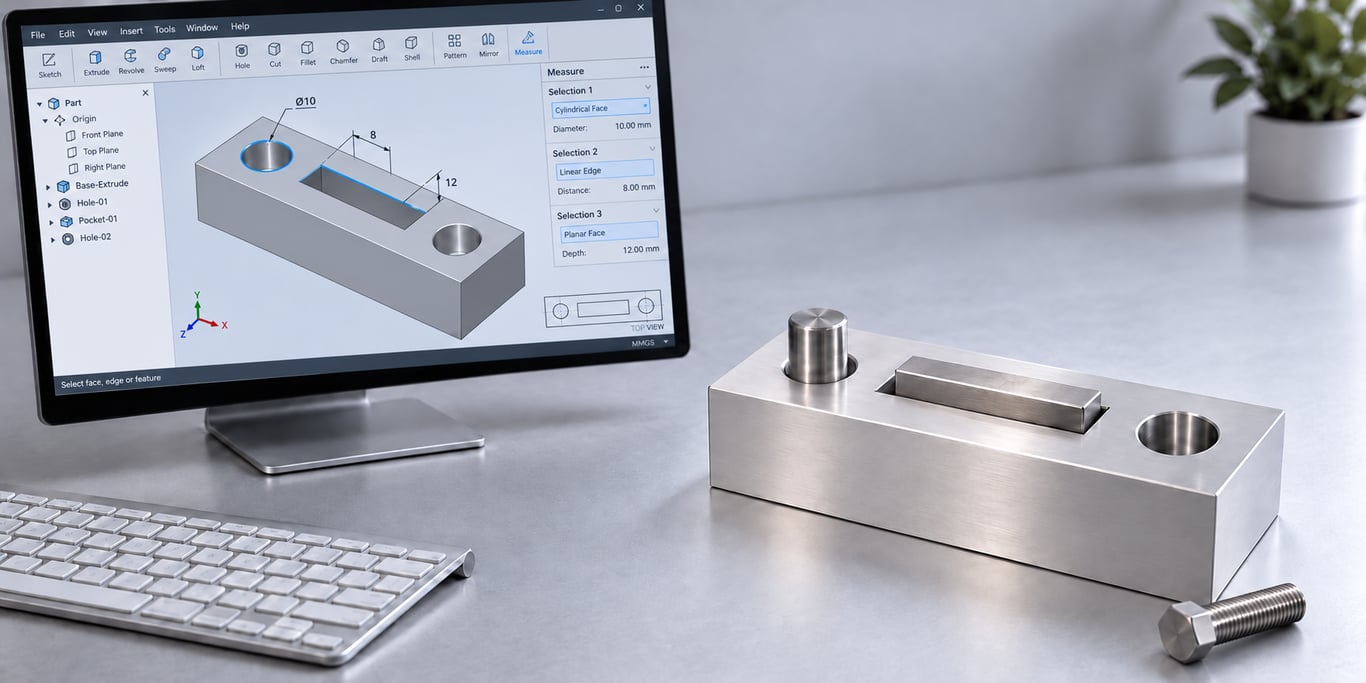

CAD에서는 작은 구멍이나 폭이 좁고 깊은 홈도 원하는 치수로 표현할 수 있습니다. 하지만 견적을 문의하면 해당 형상의 치수를 조정하거나 가공 방법을 바꿔야 한다는 안내를 받기도 합니다.
CNC 가공은 절삭 공구가 해당 위치까지 직접 들어가서 소재를 깎아야 합니다. 도면상 가능해 보여도 공구가 움직일 공간이 부족하면 가공이 불가능할 수 있습니다.
공구의 굵기와 길이는 구멍과 홈의 가공 가능 여부를 결정짓는 핵심 요소입니다. 이번 글에서는 작고 깊은 형상이 왜 가공하기 어려운지, 위치에 따라 무엇이 달라지는지 살펴보겠습니다.
작은 구멍과 좁고 깊은 홈은 왜 가공이 까다로울까요?

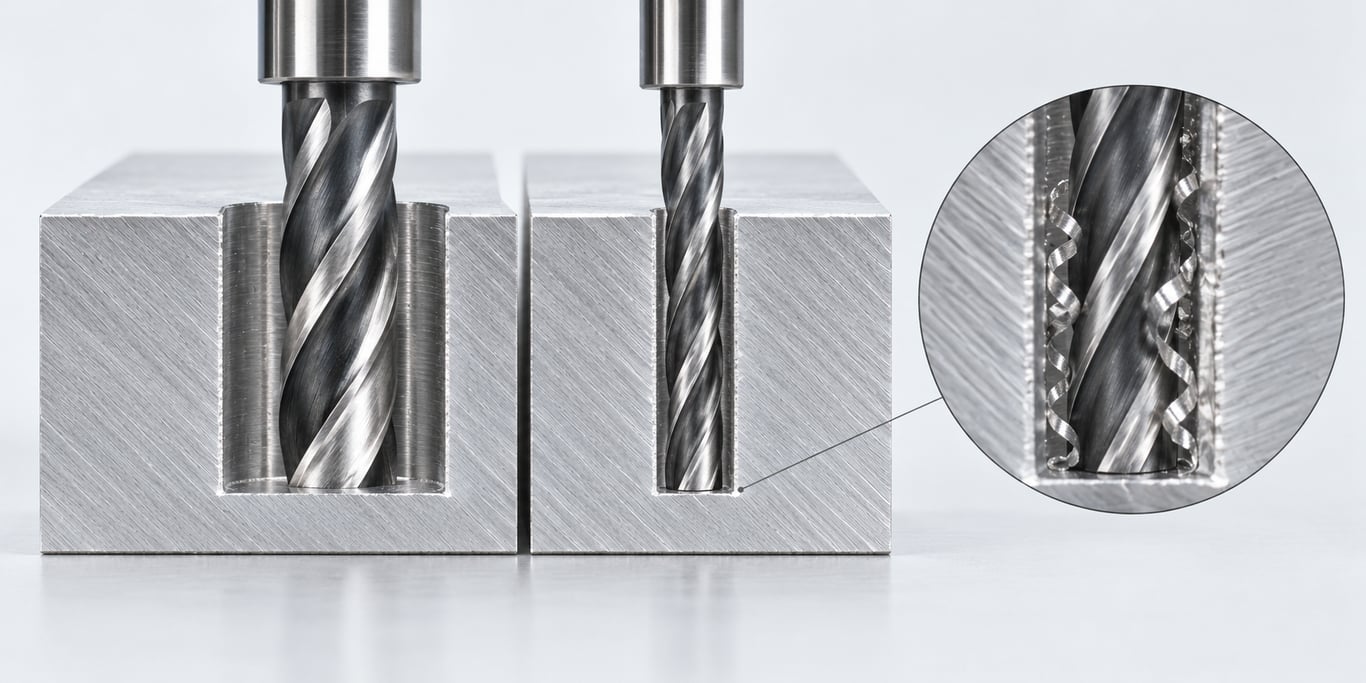

가늘고 긴 공구를 사용해야 해 안정적인 가공이 어려워질 수 있습니다
홀(Hole)은 구멍을 뜻하며, 구멍을 만드는 작업을 홀 가공이라고 합니다. 구멍은 드릴이나 엔드밀 등으로 가공할 수 있고, 홈 가공에는 엔드밀 같은 절삭 공구를 사용합니다.
가공 난이도는 크기나 깊이 하나만으로 결정되지 않습니다. 같은 깊이라도 구멍이 작거나 홈의 폭이 좁으면 사용할 수 있는 공구가 가늘어집니다. 이 공구가 깊은 곳까지 닿도록 길게 뻗어야 한다면 다음 사항을 고려해야 합니다.
- 휘어짐과 떨림: 가공 중 힘을 받은 공구가 휘거나 떨리면 구멍의 치수나 홈의 폭·벽면 상태에 영향을 줄 수 있습니다.
- 공구 파손: 공구에 과도한 힘이 걸리지 않도록 한 번에 깎는 양과 가공 속도를 조절하며, 경우에 따라 여러 번에 나누어 가공합니다.
- 칩 배출: 깎여 나온 조각인 칩이 좁고 깊은 공간에 쌓이면 가공을 방해하고 공구 파손 위험을 높일 수 있습니다.
이러한 조건 때문에 단순해 보이는 구멍이나 홈도 가공 시간과 비용이 늘어날 수 있습니다.
또한 요구 공차, 즉 치수의 허용 범위가 좁으면 이를 만족할 가공 방법도 함께 검토해야 합니다. 가공 가능한 크기와 깊이는 소재·장비·공구에 따라 달라지므로, 특정 치수만으로 가능 여부를 단정하기보다 도면을 기준으로 확인하는 것이 좋습니다.
같은 형상도 위치에 따라 가공이 달라질 수 있을까요?

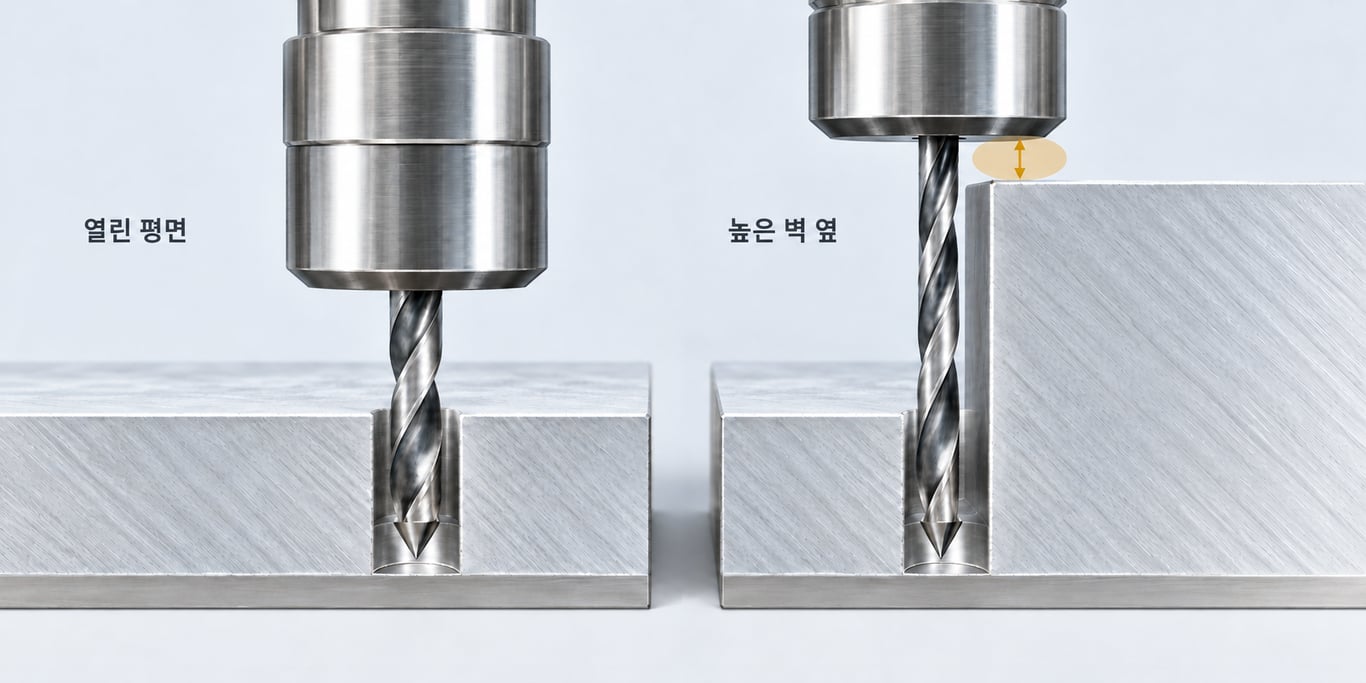

구멍과 홈을 가공할 때는 공구와 홀더의 접근 공간도 확인해야 합니다
같은 지름과 깊이의 구멍이라도 부품의 어디에 있는지에 따라 가공 조건이 달라질 수 있습니다. 공구는 장비에 고정하는 홀더와 함께 움직이므로, 공구 끝이 구멍에 닿는지만 확인해서는 충분하지 않습니다. 주변 벽이나 돌출부가 공구 또는 홀더와 부딪히지 않는지도 살펴봐야 합니다.
- 주변이 열린 평평한 면: 접근을 방해하는 형상이 적어, 필요한 가공 깊이에 맞춰 공구 길이를 선택하기 비교적 수월합니다.
- 높은 벽 옆이나 깊은 포켓 바닥: 주변 벽과 홀더의 간섭을 피하기 위해 더 긴 공구나 다른 홀더 구성이 필요할 수 있습니다. 구멍 자체가 얕아도 공구를 길게 뻗어야 한다면 가공 중 휘어짐과 떨림을 고려해야 합니다.
홈 역시 폭과 깊이가 같더라도 주변 벽이나 입구 형상에 따라 공구가 들어가고 이동할 수 있는 범위가 달라집니다. 따라서 도면을 검토할 때는 구멍과 홈의 치수뿐 아니라 주변 형상도 함께 확인해야 합니다.
공구 접근이 어려운 형상에 대해서는 바로발주 매거진「언더컷 가공이란?」에서,
다양한 각도에서 부품을 가공하는 방식은 「5축 CNC 가공이란?」에서 더 알아볼 수 있습니다.
구멍과 홈을 가공하기 전에 무엇을 확인해야 할까요?
용도와 꼭 지켜야 하는 조건을 확인한 뒤, 조정할 수 있는 범위를 검토합니다
작고 깊은 형상이라고 해서 모두 가공할 수 없는 것은 아닙니다. 도면을 검토하면서 공구가 들어가거나 움직일 수 있는지 확인하고, 접근이 어려운 부분은 구멍과 홈의 치수나 위치를 조정할 수 있는지 검토해야 합니다.
예를 들어, 볼트가 통과하는 구멍은 볼트가 지나갈 여유가 필요하지만 핀이나 축이 들어가는 구멍은 결합에 필요한 치수와 공차를 맞춰야 합니다. 다른 부품이 끼워지는 홈도 그 부품에 맞는 폭과 깊이가 필요하므로, 가공 편의만을 위해 치수를 넓히기는 어려울 수 있습니다.
치수나 위치의 조정 여부를 판단하려면 다음 정보가 필요합니다.
- 구멍·홈의 용도: 볼트 통과, 핀·축 결합, 부품 삽입 등 해당 형상이 필요한 이유
- 유지해야 하는 조건: 변경할 수 없는 지름·폭·깊이·위치와 필요한 공차
이 정보를 바탕으로 도면 검토와 견적 과정에서 치수나 위치의 조정이 필요한 부분을 협의합니다. 형상과 치수를 유지해야 한다면 다른 공구나 홀더 구성, 가공 방법을 검토해야 할 수 있습니다.
작은 구멍과 깊은 홈의 가공 가능 여부는 크기 하나로 결정되지 않습니다. 공구가 들어가고 움직일 수 있는지, 필요한 깊이까지 안정적으로 가공할 수 있는지를 함께 살펴봐야 합니다.
